Hallo.
Die App wurde ursprünglich für die meistgenutzten Platinen wie Heltec V3 usw. ausgelegt. Bei Einstellung von 22 dBm in der App, entspricht die Ausgangsleistung ca. 170 mW - was in der Tat in etwa hin kommt. Rechnerisch sind 22 dBm = 158 mW.
Mit der Produktion des Heltec V4 und auch dem neueren RAK stimmen diese Werte in dBm nicht mehr. Ohne Messmittel tappt man quasi im Dunkeln. Ich habe meinen Heltec V4, der als "Companion" geflasht wurde, für diese Messreihe genutzt. Die Einstellung der Ausgangsleistung fand in der MeshCore App statt.
Messergebnisse:
0 dBm = 10 mW Output
1 dBm = 12 mW
2 dBm = 15 mW
3 dBm = 18 mW
4 dBm = 42 mW
5 dBm = 33 mW
6 dBm = 49 mW
7 dBm = 52 mW
8 dBm = 64 mW
9 dBm = 81 mW
10 dBm = 155 mW
11 dBm = 162 mW
12 dBm = 190 mW
13 dBm = 245 mW
14 dBm = 305 mW
15 dBm = 305 mW
16 dBm = 440 mW
17 dBm = 640 mW
18 dBm = 650 mW
19 dBm = 705 mW
20 dBm = 750 mW
21 dBm = 780 mW
22 dBm = 810 mW
Die Messungen wurden zwei mal durchgeführt. Zuerst mit der Firmware 1.15 und der App Version 1.45 - und die zweite Messung mit Firmware 1.16 und App Version 1.46. Es gab dabei keine Unterschiede in den Messwerten.
Auffällig ist, das bei Einstellung 4dBm = 42 mW vorhanden sind. Bei 5 dBm erstaunlicherweise weniger = 33 mW. Bei Einstellung 14 und 15 dBm ergaben sich identische Messwerte = 305 mW. Kurios ist die Einstellung auf "0 dBm", denn 0 dBm sind rechnerisch 0 mW :-)

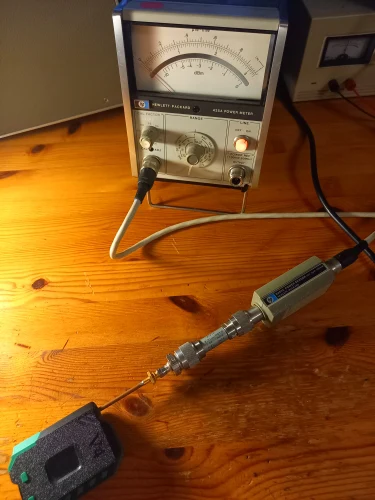

Messmittel:

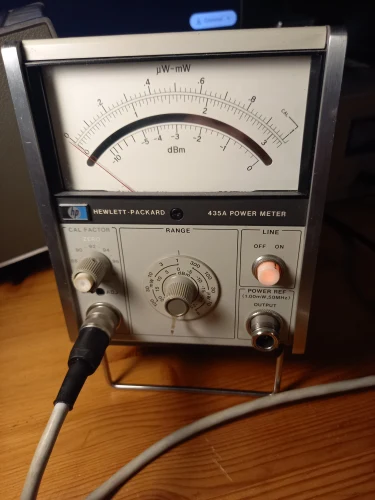

- HP 435A Power Meter

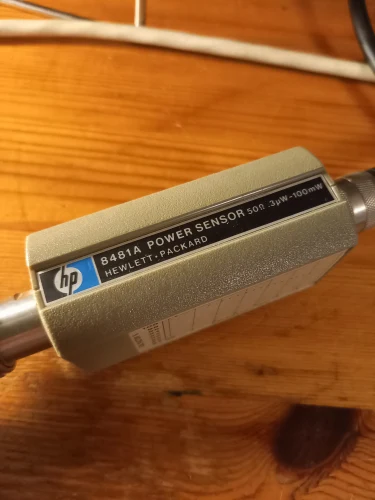

- Messkopf 8481A (50 KHz - 18 Ghz)

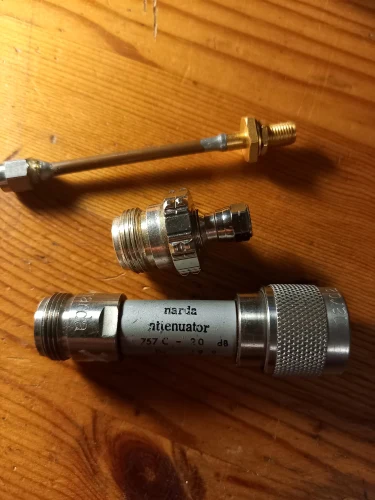

- Suhner Adapter - SMA auf N
- Narda 20 dB Dämpungsglied (0 - 12 GHz)
- DIY SMA Semirigid Verlängerung (~8cm Länge)
Auf die obigen Messwerte können noch jeweils ca. 2,5 Prozent dazu addiert werden, da die Semirigid Verlängerung und der Suhner SMA/N Adapter um 0,2 dB Durchgangsdämpfung haben.
Es gibt wohl kleinere Streuungen bei den Heltec V4 Platinen, was die Ausgangsleistung angeht. So hatte ich einige Wochen vorher, mit gleicher Messmittelanordnung, die maximale Ausgangsleistung bei einem als Repeater geflashten V4 mit 920 mW ermittelt. Möglicherweise liegt dieses aber auch an der Firmware; ob es als Companion oder Repeater geflasht wurde.
